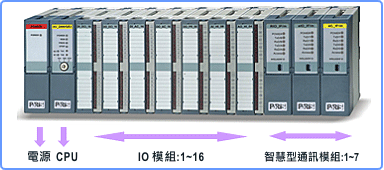

 XC_2000 主機模組配置 |
|
 |
 |
- 主機上可插16個IO模組；
- 可插7個智慧型通訊主模組，每個慧型通訊主模組
可擴充16個IO模組；
- 可選用熱插拔底座；
- 可選用電源備援；
- 一個電源模組可供8個模組供電。
|
|

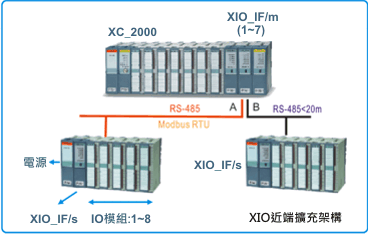

XIO 近端擴充架構 |
|
|
 |
- 需XIO_IF/m模組、XIO_IF/s模組配合使用，
XIO_IF/m模組放在主機，XIO_IF/s模組放在近端擴充；
- 1個XC_2000主機最多可插7個XIO_IF/m模組；
- XIO_IF/m主模組有(A/B)兩組通訊埠，每組通訊埠接
一個XIO_IF/s模組，每一個XIO_IF/s模組最多可擴
充8個IO模組；
- 近端擴充模組和主機之間通訊距離可達20m。
|
|

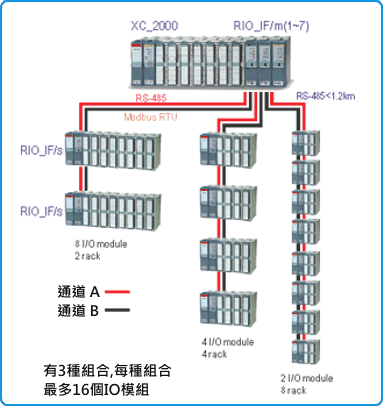

RIO 遠端集中架構 |
|
|
 |
- 需RIO_IF/m模組、RIO_IF/s模組配合使用，
RIO_IF/m放在主機，RIO_IF/s模組放在遠端擴充；
- 各個通訊模組都有A、B兩組通訊埠，A、B通訊埠互
為備援；
- 1個XC_2000主機上多可插7個RIO_IF/m主模組；有
3種擴充方式選擇(如圖示)；
- 通訊為RS-485遵循Modbus RTU協定；通訊距離可
達1.2公里，超過可加信號中繼器(如:本公司產品
RPT_485i)延長配線距離；
- 通訊速率可調整，最高可達115.2k。
|
|

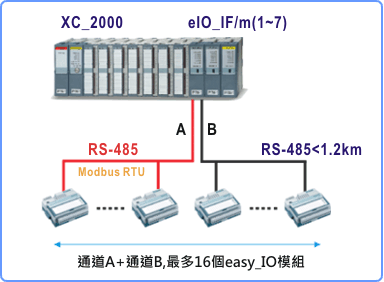

easy_IO 遠端分散架構 |
|
|
 |
- 1個XC_2000主機上，可插7個eIO_IF/m智慧型
通訊主模組；
- 每個eIO_IF/m模組具有兩組通道；
- 兩組通訊埠共可接16個 asy_IO模組；
- easy_IO模組與主機之間距離可達1.2km；
- 通訊為RS-485遵循Modbus RTU 協定；
- 通訊速率可調整，最高可達38.4k
|
|

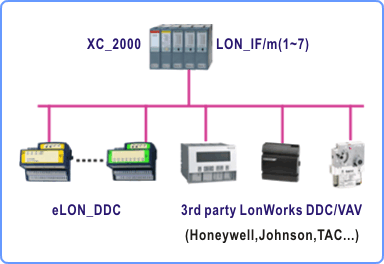

eLon 與 LonWorks整合架構 |
|
|
 |
- 1個XC_2000主機上，可插7個LON_IF/m智慧型
通訊主模組；
- 每個LON_IF/m模組可交換 2K LonWorks NV 網路
變數；
- XC_2000可作為通訊的閘道，與LonWorks匯流
排上 Lon或第三方DDC(如HoneyWell、
Johnson Control、TAC、Invensys等)互相通訊。
|
|
PCC_01

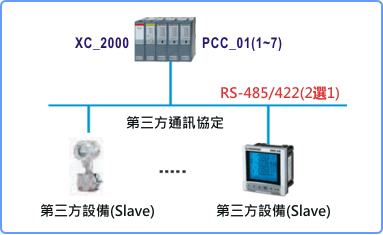

第三方通訊協議整合架構 |
|
|
 |
- 1個XC_2000主機上，可插7個PCC_01智慧型通
訊主模組；
- PCC_01模組上可使用C語言編譯，根據第三方設
備的通訊格式編寫對應程式，透過PCC_01實現
CPU和第三方設備資料交換的功能。
|
|

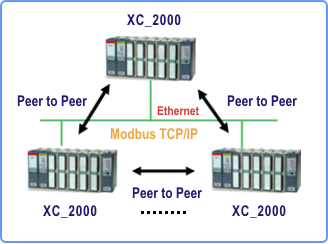

乙太網
路 P2P 通訊架構 |
|
|
 |
- 各XC_2000主機可透過乙太網路實現點對點(Peer
To Peer)相互資料交換功能。
|
|

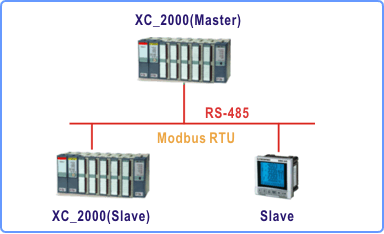

串列埠P2P 通訊架構 |
|
|
 |
- XC_2000主機可透過CPU模組上的RS-485(Master端)，與另一XC_2000作資料交換或第三方遵循
Modbus RTU 協定設備作資料交換。
|
|

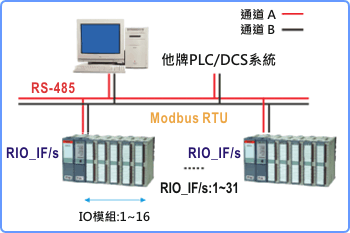

RIO_IF/S 資料收集架構 |
|
|
 |
- RIO_IF/s模組，可透過RS-485直接以雙通道備援
的方式連接到SCADA或HMI或其他第三方控制器。
- 最多可連接31個RIO_IF/s，每個RIO_IF/s最多可擴
充16個IO模組。
|
|
|
